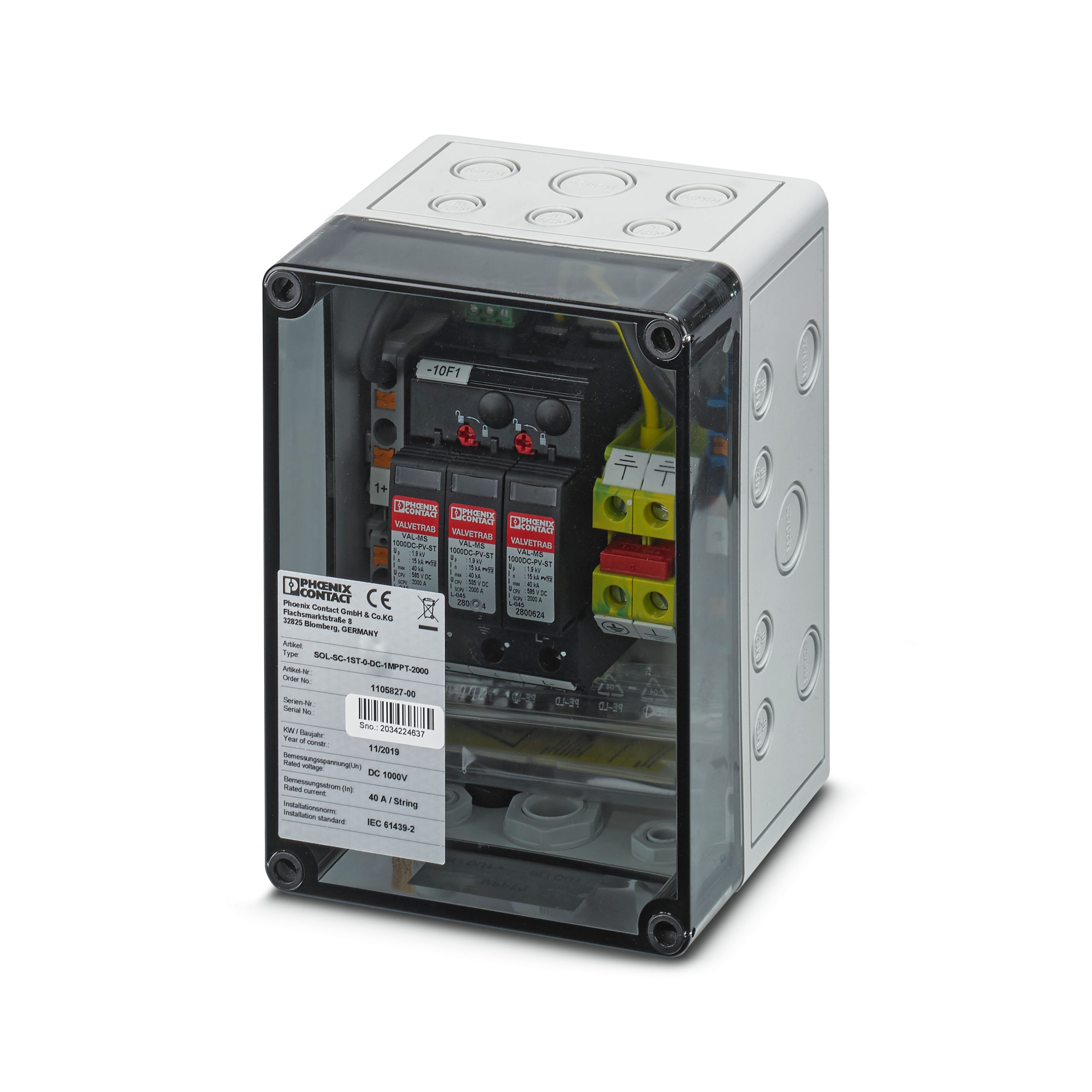

Solarline string combiner kutije (SCB) koriste se i u malim krovnim sustavima i u velikim sustavima. Glavni zadaci SCB-ova su zaštita od prenapona fotonaponskog sustava, sabirni vodovi (ako je potrebno) i provlačenje kroz zaštitni vodič za izjednačavanje potencijala za lokalno izjednačavanje potencijala. Daljnje funkcije su opcionalne i ovise o opremi.
199,00 €
| Vrsta proizvoda | Kutija za kombiniranje žica (SCB) |
| Izolacijske karakteristike | |
| Klasa zaštite | II |
ELEKTRIČNA SVOJSTVA
| General | |
| MPP napon U n | max. 1000 V DC |
| Napon praznog hoda U OC | max. 1100 V DC |
| Struja po nizu I maks | max. 40 A |
| Zaštita od prenapona | |
| EN tip | T2 |
| IEC klasifikacija ispitivanja | T2 |
| Razina zaštite U str | ≤ 3,7 kV |
| Ukupna struja pražnjenja I ukupno (8/20) µs | 40 kA |
| Nazivna struja kratkog spoja I SCPV | 40 A |

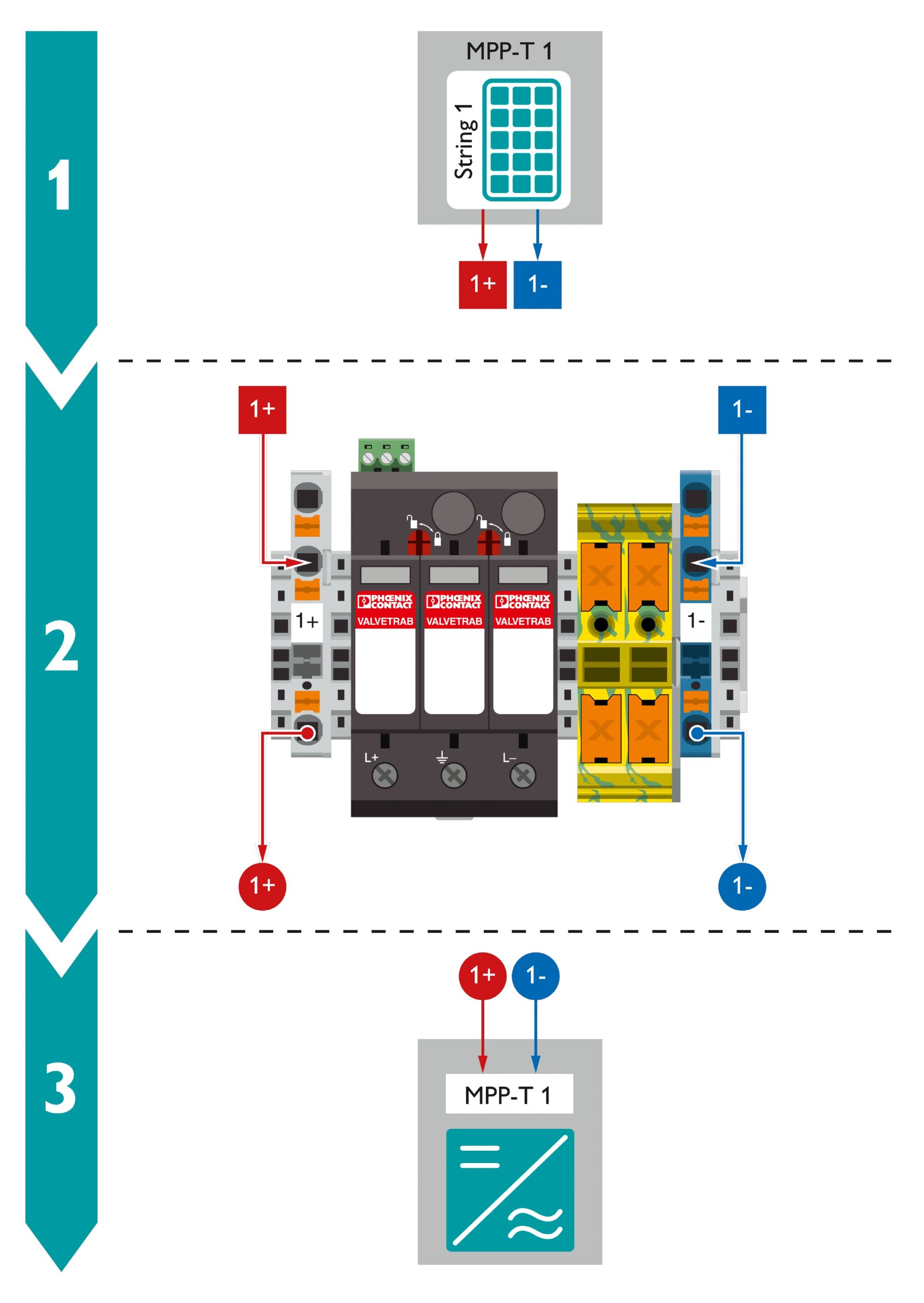

ULAZNI PODACI
| DC | |
| Broj ulaza: Stringovi | 1 (po MPP tracker-u) |
| Broj podržanih MPP trackera | 1 |
| DC | |
| Broj izlaza: MPP tracker | 1 |
| Broj izlaza: ± | 1 (po MPP tracker-u) |

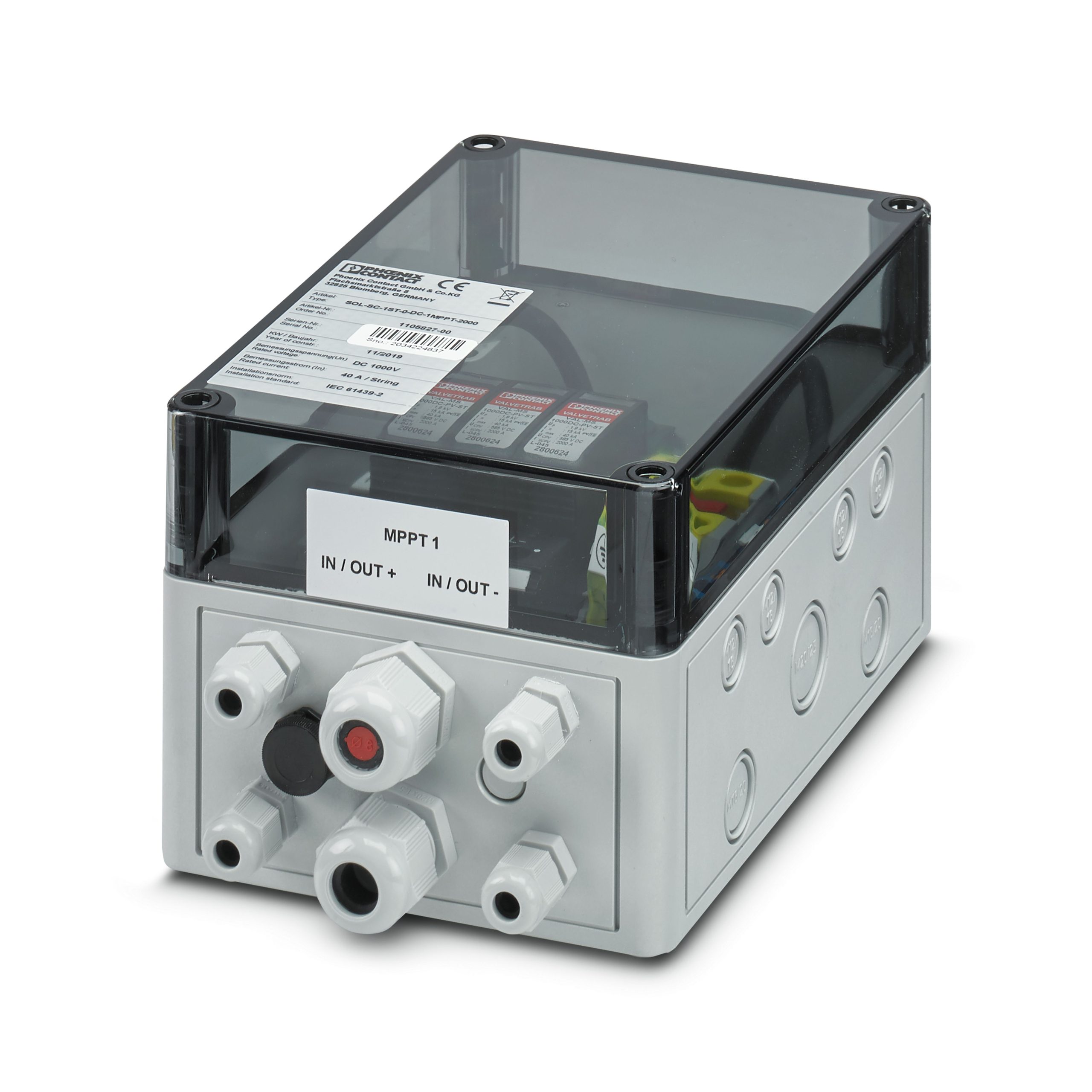

PODACI O VEZI
| DC ulaz | |
| Vrsta kabelskog ulaza | Kabelska uvodnica |
| Način povezivanja | Push-in spoj |
| Raspon presjeka kabela: | 2,5 mm² … 6 mm² |
| Vanjski promjer kabela | 3 mm … 6,5 mm |

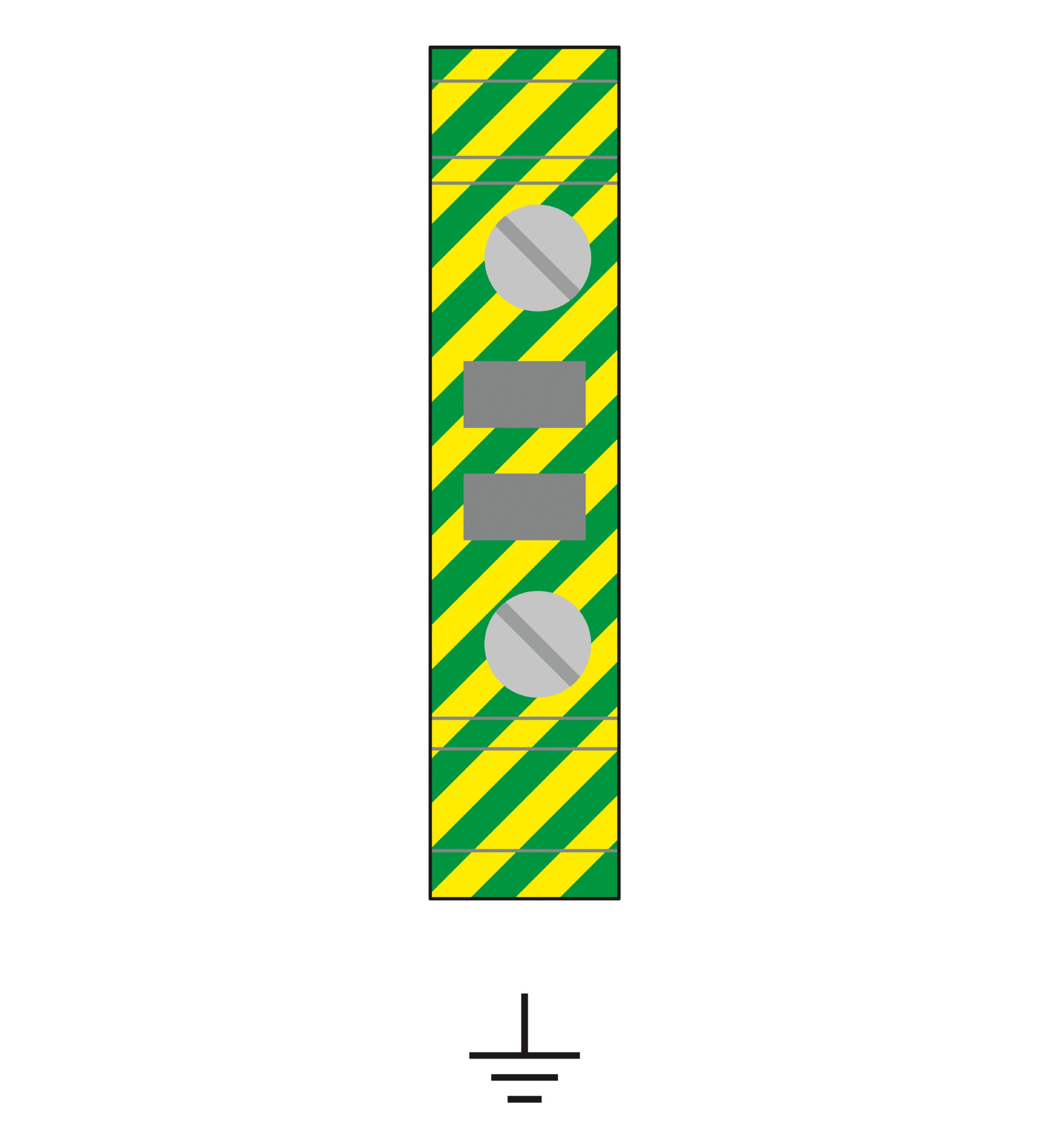

| Zaštitno spajanje i zaštitni vodič za uzemljenje | |
| Vrsta kabelskog ulaza | Kabelska uvodnica |
| Način povezivanja | Vijčani spoj |
| Raspon presjeka kabela: | 2x 16 mm² |
| Vanjski promjer kabela | 2x 6 mm … 12 mm |
| DC izlaz | |
| Vrsta kabelskog ulaza | Kabelska uvodnica |
| Način povezivanja | Push-in spoj |
| Raspon presjeka kabela: | 2,5 mm² … 6 mm² |
| Vanjski promjer kabela | 3 mm … 6,5 mm |

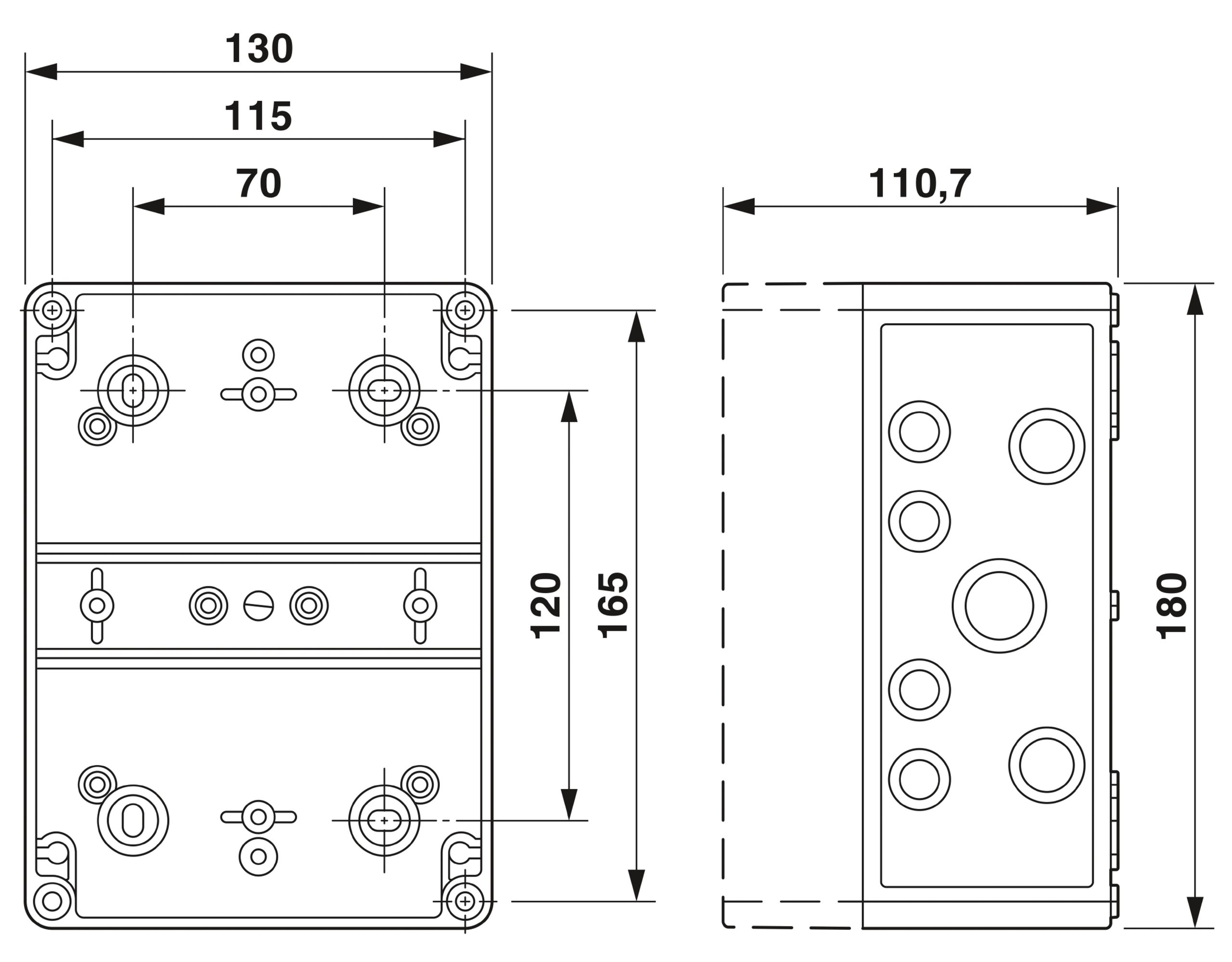

DIMENZIJE
| Kućište | |
| Širina | 130 mm |
| Visina | 180 mm |
| Dubina | 111 mm |
SPECIFIKACIJE MATERIJALA
| Materijalno kućište | Polikarbonat |
| Materijal Poklopac/vrata | Polikarbonat (proziran) |
UVJETI OKOLIŠA I STVARNOG ŽIVOTA
| Ambijentalni uvjeti | |
| Stupanj zaštite | IP65 |
| Temperatura okoline (rad) | -20 °C … 55 °C |
