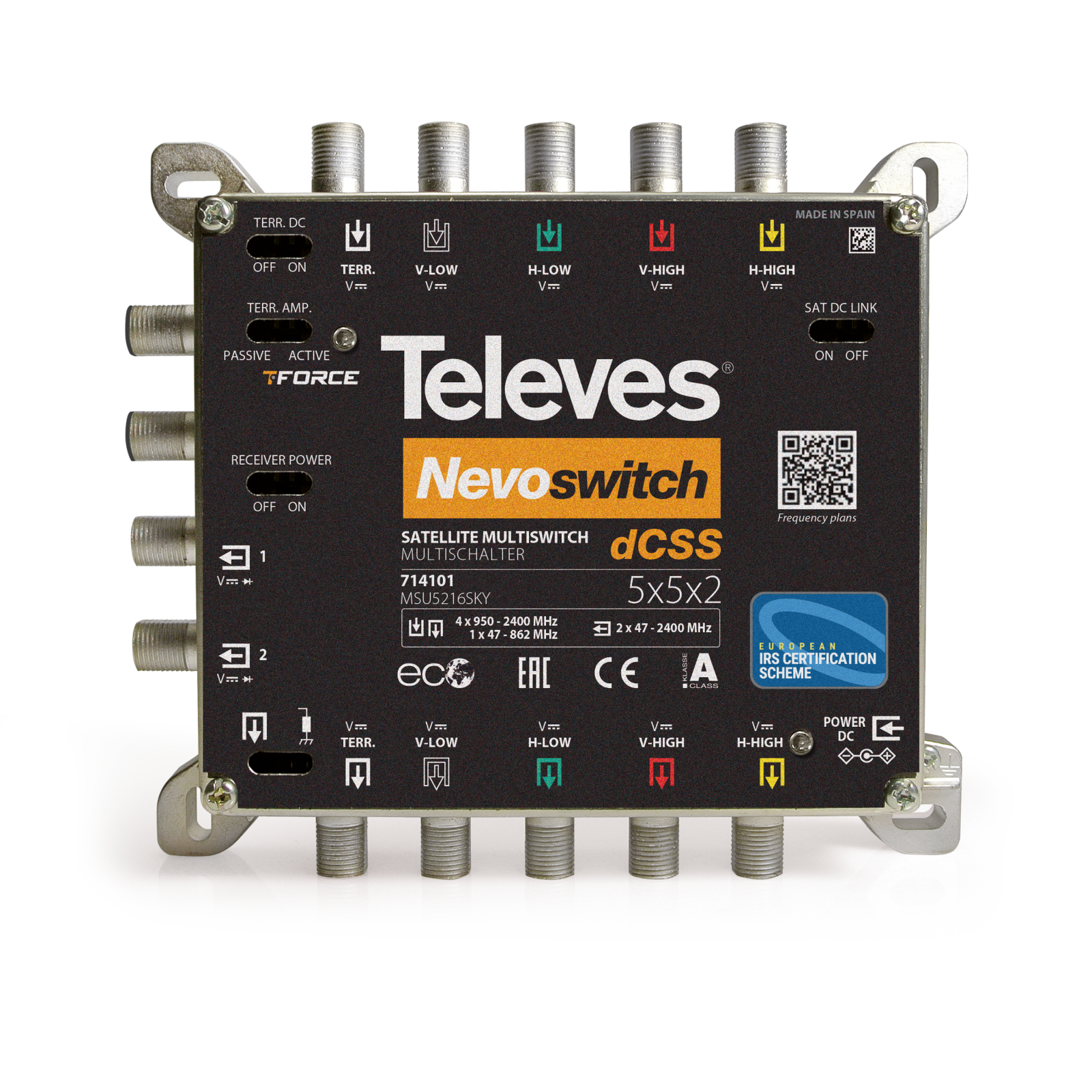

dCSS NevoSwitch 5 ulaza – 2 izlaza

Opis

• 2 korisnička izlaza, s do 16 korisničkih frekvencija svaki
• Vrlo kompaktno
• Izrađeno od zamaka
• Funkcionalnost DCFLEX-a
• Više opcija napajanja: s napajanja, s prijemnika ili iz kaskadnog prijenosa kroz satelitske ulaze ili izlaze
• Jednostavno za integraciju u postojeći sustav: Prebacivanjem SAT DC LINKA na OFF s priključenim napajanjem, MSW se napaja lokalno (ili preko STB-a) bez dodavanja ili oduzimanja napajanja iz kaskade
• Povećava sigurnost set-top boxova spojenih na multiswitch, koji se mogu potpuno izolirati (RECEIVER POWER OFF) od napajanja u kaskadnom sustavu. Ako je uključen, MSW se može napajati preko STB-a
• The TERR. DC ON prekidač izolira ili povezuje napajanje dostupno iz kaskade u zemaljskoj grani. Može biti korisno za napajanje mast pojačala ili BOSS antene, ali i za zemaljske grane drugih MSW u kaskadi
• Širok raspon napona: Naponi od 10 V do 20 V čine ga kompatibilnim s većinom postojećih sustava
• ECO način rada: Izoliran od kaskade, multiswitch može smanjiti potrošnju energije na nulu kada su set-top boxovi isključeni, a zemaljski pasivni
• Opremljena TForce tehnologijom, zemaljska izlazna razina automatski se podešava (TERR. AMP. ACTIVE) na optimalnu razinu
• Kompatibilan s konvencionalnim multiswitchima iz serije NevoSwitch, kao i s drugim IRS sustavima
• Svestranost: Kaskadne i neovisne konfiguracije u jednoj referenci (pritiskom na prekidač)
• Identifikacija boja ulaza i izlaza
• Europski dizajn, kvaliteta i proizvodnja

Što je dCSS tehnologija?

dCSS tehnologija je evolucija SCR tehnologije, čije su karakteristike opisane u nastavku:

SCR tehnologija (Satellite Channel Router) omogućuje potpunu distribuciju jednog ili više satelitskih signala do više korisnika putem jednog koaksijalnog kabela.
Relevantan aspekt ovdje je suzbijanje više kabela potrebnih za podršku novim uređajima za prijem; to se postiže statičkim ili dinamičkim dodjeljivanjem korisničkih pojaseva i korištenjem DiseQc naredbi za podešavanje satelitskih signala.

Povijesna napomena: SCR standard (EN50494) definiran je 2007. godine. Temeljena na analognom konceptu, ova je tehnologija razmatrala korištenje do 8 korisničkih pojaseva (korisničkih pojaseva) u satelitskom IF pojasu (950 MHz-2150 MHz). Svaki pojas dobiva korisnički tuner, a na svakom se može odabrati bilo koji ulazni pojas i polaritet pomoću frekvencijske obrade.

Kasnije je dCSS tehnologija (Digital Channel Stacking Switch), temeljena na EN50607 standardu, uvela značajna poboljšanja, poput povećanja broja satelita koji se distribuiraju ili mogućnosti korištenja 32 korisnička pojasa u jednom kabelu, što je gotovo ekvivalentno zauzimanju cijelog satelitskog pojasa. Nadalje, dCSS tehnologija je unatrag kompatibilna sa SCR-om.

DCSS tehnologija može se koristiti u više scenarija (pojedinačna i zajednička distribucija) te u dinamičkim ili statičkim načinima rada. Ova posljednja je najfleksibilnija i najjeftinija alternativa glavnim stanicama s obradom srednje frekvencije koja je dolazila s ranim analognim i digitalnim satelitskim distribucijama.
Slično tome, dCSS tehnologija može se kombinirati s optičkim vlaknima, što značajno proširuje doseg satelitske distribucije.

Ukratko, dCSS tehnologija predstavlja značajan korak naprijed u distribuciji satelitskih signala preko jednog koaksijalnog kabela i omogućit će masovno uvođenje novih uređaja za prijem u domove; uređaji poput kućnih gatewaya ili PVR-a, glavni izbor satelitskih operatera u kratkom i srednjem roku.

Fizički podaci

Neto težina:375g

Ukupna težina:375g

Širina:137mm

Visina:120mm

Dubina:30mm

Pakiranje

Kutija 1 Jedinica

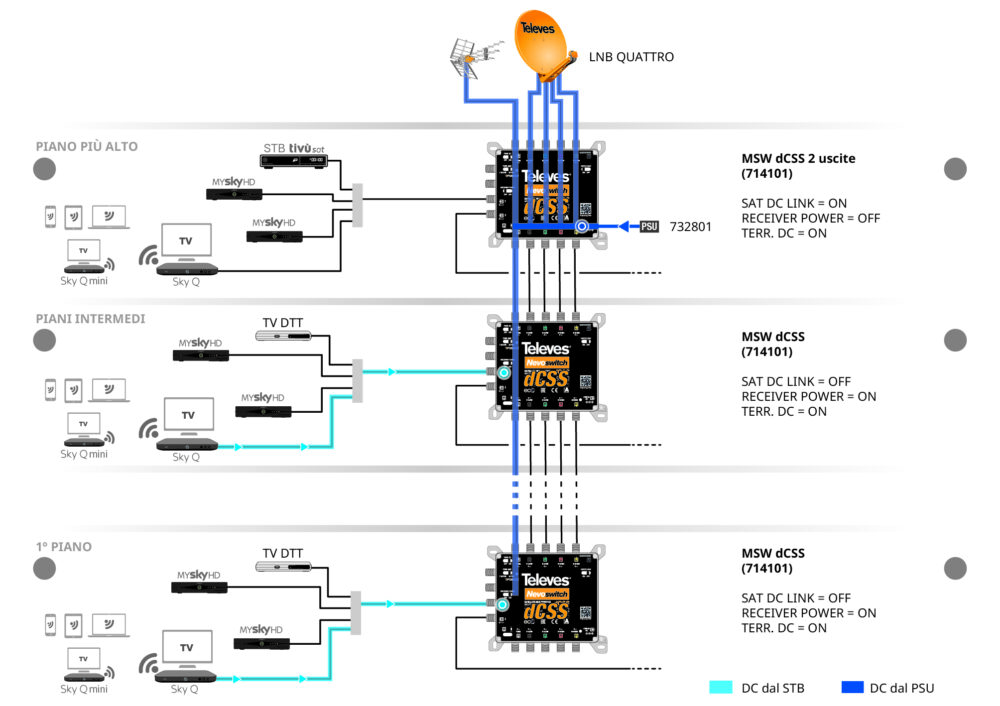

1) Napajanje s napajanja

Prekidači: TERR. DC – ISKLJUČENO, TERR.AMP. – PASIVNO, SNAGA PRIJEMNIKA – ISKLJUČENO, SAT DC VEZA – ISKLJUČENO



• NE, napajanje ne dolazi iz STB prijemnika / NAPAJANJE PRIJEMNIKA = ISKLJUČENO/
• NE, satelitski (V-LOW, H-LOW, V-HIGH, H-HIGH) trunk nije isporučen / SAT DC LINK = ISKLJUČENO/
• NE, kopneni (TERR.) trup nije opskrbljen/TERR. DC = ISKLJUČENO/



Prekidači: TERR. DC – ISKLJUČENO, TERR.AMP. – PASIVNO, NAPAJANJE PRIJEMNIKA – ISKLJUČENO, SAT DC VEZA – UKLJUČENO



• NE, napajanje ne dolazi iz STB prijemnika/ PRIJEMNIK NAPAJANJE = ISKLJUČENO/
• DA, satelitski trunk se isporučuje (V-LOW, H-LOW, V-HIGH, H-HIGH) /SAT DC LINK = UKLJUČEN/
• NE, zemaljski (TERR.) trunk nije isporučen /TERR. DC = ISKLJUČENO/



Prekidači: TERR. DC – UKLJUČENO, TERR.AMP. – PASIVNO, PRIJEMNIK POWER – ISKLJUČENO, SAT DC VEZA – UKLJUČENO



• NE, napajanje ne dolazi iz STB prijemnika /PRIJEMNIK NAPAJANJE = ISKLJUČENO/
• DA, satelitski (V-LOW, H-LOW, V-HIGH, H-HIGH) trunk je dostupan /SAT DC LINK = UKLJUČEN/
• DA, zemaljski (TERR.) trunk se napaja putem napajanja/TERR-a. DC = UKLJUČENO/



2) Napajanje s korisničkog STB prijemnika

Prekidači: TERR. DC – ISKLJUČENO, TERR.AMP. – PASIVNO, NAPAJANJE PRIJEMNIKA – UKLJUČENO, SAT DC VEZA – ISKLJUČENO



• DA, napajanje dolazi iz STB prijemnika /RECEIVER POWER = ON/
• NE, satelitski trunk nije isporučen (V-LOW, H-LOW, V-HIGH, H-HIGH) /SAT DC LINK = ISKLJUČENO/
• NE, zemaljski (TERR.) trunk nije isporučen /TERR. DC = ISKLJUČENO/



Prekidači: TERR. DC – ISKLJUČENO, TERR.AMP. – PASIVNO, NAPAJANJE PRIJEMNIKA – UKLJUČENO, SAT DC VEZA – UKLJUČENO



• DA, napajanje dolazi iz STB prijemnika /RECEIVER POWER = ON/
• DA, satelitski trunk se isporučuje (V-LOW, H-LOW, V-HIGH, H-HIGH) /SAT DC LINK = UKLJUČEN/
• NE, zemaljski (TERR.) trunk nije isporučen /TERR. DC = ISKLJUČENO/



3) Napajanje iz satelitskog trunka (V-LOW, H-LOW, V-HIGH, H-HIGH)

Prekidači: TERR. DC – ISKLJUČENO, TERR.AMP. – PASIVNO, NAPAJANJE PRIJEMNIKA – ISKLJUČENO, SAT DC VEZA – UKLJUČENO



• NE, napajanje ne dolazi iz STB prijemnika /PRIJEMNIK NAPAJANJE = ISKLJUČENO/
• NE, satelitski trunk nije osiguran, ali DA, napajanje dolazi iz trunka /SAT DC LINK = UKLJUČENO/
• NE, zemaljski (TERR.) trunk nije isporučen /TERR. DC = ISKLJUČENO/
